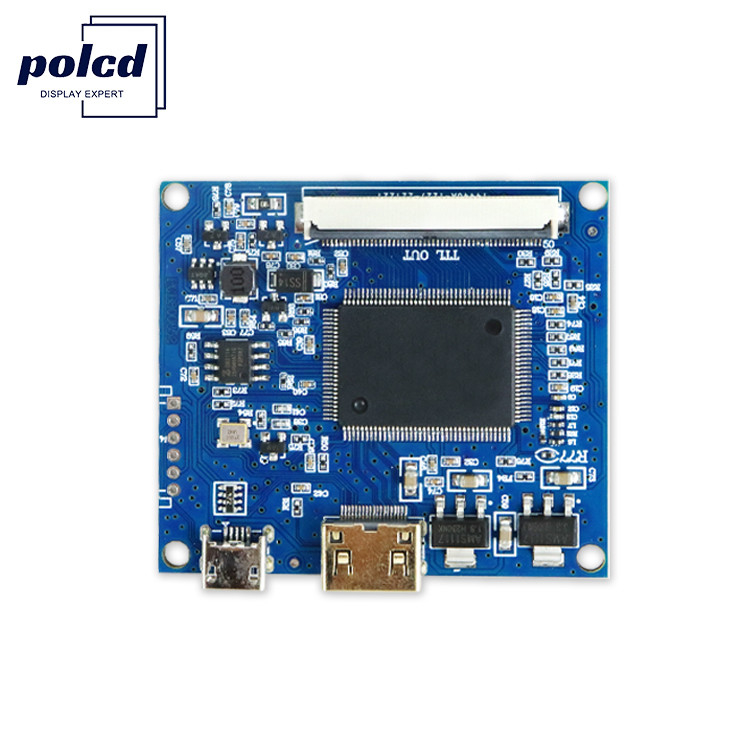

Dispositivo di controllo HD-MI VGA
L'aspetto, le dimensioni e la funzione dei prodotti PCB sono esattamente gli stessi, ma i modelli a schermo LCD azionati sono diversi:
| Tabella del conducente Modello | Descrizione della funzione | Commento |
| PCB800850 | Supporto LCD da 3,5 pollici | Referenza di definizione LQ035NC111 |
| PCB800851 | Supporto LCD da 4,3 pollici-40P | Referenza di definizione AT043TN24V.1 |
| PCB800852 | Supporto LCD 50PIN | Referenza di definizione AT070TN92 |
| PCB800853 | Supporto LCD 40PIN | Referenza di definizione EJ070NA-01J |
| Dimensioni: 52 mm*46 mm*6 mm | ||
Descrizione della funzione di interfaccia
| HD-MI | Input HD-MI | Lo standard HD-MI è 1.2 |
| USB1 | potenza di ingresso | 5V |
| J4 | potenza di ingresso | 5V |
| CON8 | Porta di uscita touch | Accesso diretto all' angolo dello schermo |
| CON6 | Fonte di uscita del segnale TTL-50PIN | Referenza di definizione AT070TN92 |
Caratteristiche
1Interfaccia di alimentazione Mirco USB, alimentazione standard da 5 V, deve essere superiore a 1,5 A.
2Senza pulsanti e senza telecomando, passera' automaticamente al canale HD-MI dopo averlo collegato.
3. 1 canale di ingresso del segnale HD-MI, e questo circuito integrato supporta HD-MI 1.2
4. HD-MI è una base placcata in oro MINI di alta qualità.
5L'interfaccia dello schermo adotta un connettore placcato oro di alta qualità - definizione 50PIN-AT070tn92.
6. Il segnale USB-DM+DP può essere ampliato esternamente.
7La scheda del driver adotta una progettazione di circuito speciale in grado di azionare le retroilluminazioni a LED entro 10 V e supporta una corrente massima di uscita di 180 MA.
9Supporta l'uscita del segnale TTL.
È in grado di supportare gli schermi LCD standard 50PIN da 6,5 ′′ 7 ′′ 8 ′′ 9 ′′ 10,1 pollici come AT070TN92.
Questa scheda guida adotta la tecnologia SMD completa. I parametri pertinenti sono progettati secondo gli standard industriali e gli standard di spedizione sono secondo gli standard civili.
10Questa scheda del conducente utilizza un sedile speciale FPC dorato a doppio lato.
Requisiti di trasporto, stoccaggio e utilizzo
1- non esercitare forti pressioni o deformazioni di curvatura.
2. antistatico e resistente all'acqua
3. umidità relativa < 80%
4Temperatura di funzionamento: -1°C - 60°C
5. umidità di funzionamento: 0~40°C
J4-INPowerConnector
| 1 | +5V | Tensione di ingresso dell'alimentazione |
| 2 | D+ | Connessione del segnale USB |
| 3 | D- | Connessione del segnale USB |
| 4 | GND | GND |
| 5 | AV | Nessuna funzione |
| 6 | GND | terra |
HD-MIConnector
| 1 | Interfaccia standard mini HD-MI | Cable standard disponibile |
MircoUSBConnector
| 1 | Interfaccia standard Mirco USB | Cable standard disponibile |
CON4 - Questa interfaccia non distingue tra le connessioni superiore e inferiore dello schermo LCD FPC.
